什么是江西钢制托盘式电缆桥架?

发布日期:2019-03-20 作者:www.jxjzdl.com 点击:

一  钢制托盘式电缆桥架特点用途


    托盘式电缆桥架可以说是一个浅显的槽式桥架。对于较柔软的线、缆敷设很方便。所以它适合用于通信电缆、计算机电缆以及其它电气装备用电线电缆江西电缆厂家生产的普通盘架,一般规格均由独张钢板网而成,较大规格的也可以由边板底组焊成型:盘架底面有无花孔又可以分为成有孔盘架和无孔盘架。当盘架配上盖板后即可构成全封闭的电缆桥架,对电缆的防干扰起到良好的作用,应用十分广泛。


    托盘式电缆桥架目前主要用于是石油、化工、电力、轻工、电视、电讯等方面应用较广泛的一种。它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装,也适用于控制电缆的敷设。托盘式电缆桥架其表面处理分为镀锌、喷塑和喷漆三种,在重腐蚀环境中可特殊防腐处理。用喷塑处理时,考虑可靠接地,需用接地排。托盘式电缆桥架备有护罩,需要配护罩时可在订货时注明或按照护罩型号订货,其所有配件与梯级式、槽式、桥架通用。与钢质桥架相比玻璃钢桥架具有重量轻、防腐能力强、使用寿命长、免维护等优点。并且由于桥架本身的标准化、通用化、积木化,因而较之传统的埋管配线方式和地下埋缆方式具有配电灵活、安装迅速、维修简便等优点而获得广泛的应用。

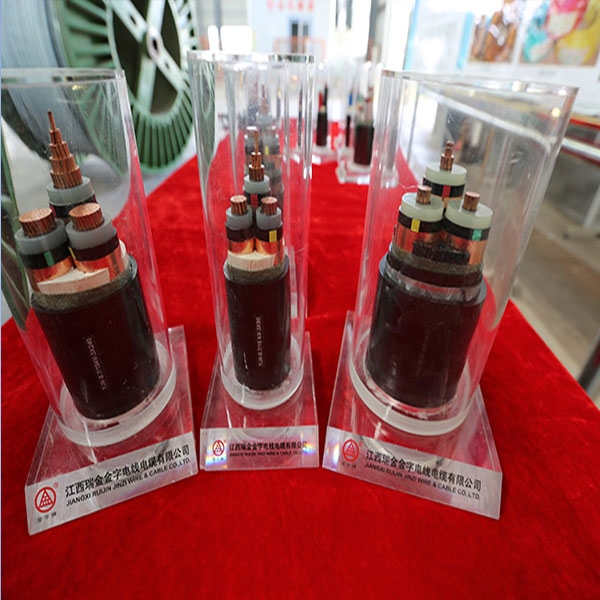

江西电缆

二 钢制托盘式电缆桥架安装方法


    1.托盘式电缆桥架及线槽敷设走向应短捷,并应尽量沿墙、沿柱或沿梁敷设。


    2.根据电缆桥架及线槽敷设走向,向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时,所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。


    3.地面内暗装金属线槽布线,在设计时应与土建专业密切配合,以便根据不同的结构型式和建筑布局,合理确定线路路径和设备选型。


    4.不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内:


   (1)1kV 以上和1kV 及以下的电缆;


   (2)同一路径向一级负荷供电的双回路电缆;


   (3)应急照明和其他照明的电缆;


   (4)电力、控制和电信电缆。若不同等级的电缆敷设在同一电缆桥架时,中间应增加隔板隔离。


    5.在工程条件下安装或检修不需考虑附加集中荷载时,电缆梯架、托盘的工作均布荷载按电缆自重均匀分布计算。


    6.托盘式电缆桥架不宜与下列管道平行敷设,当无法避免时,电缆桥架的位置应符合下列规定,或采取相应防护措施。


   (1)电缆桥架应在具有腐蚀性液体管道上方。


   (2)电缆桥架应在热力管道下方。


   (3)易燃易爆气体比空气重时,电缆桥架应在管道上方。


   (4)易燃易爆气体比空气轻时,电缆桥架应在管道下方。


    7.电缆桥架与管道之间较小距离见相关标准。


    8.综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器等电气设备之间应保持必要的间距。综合布线电缆与电力电缆的间距应符合GB/T 50311-2000规范11.0.2 条的规定。


    9.墙上敷设的综合布线电缆、光缆及管线与其它管线的间距应符合GB/T 50311-2000 规范11.0.2 条的规定。


    10.材料统计


    (1)桥架:分别统计出各种型号规格桥架的全长,除一该桥架的标准长度,得出桥架的数量外,再增加1%-2%的余量。


    (2)立柱:如采用统一规格的立柱,可用桥架全长除以平均立柱间距,得出立柱数,再增加2%~4%余量。如立柱规格不一,则需分别统计。


    (3)托臂:桥架全长除以托臂平均间距,再增加1%~2%余量,极为总需量。


    (4)其它部件:按其主体数乘以一定比例(视总厂而定)求得其总数。


特殊部件如垂直弯接板,转弯接板等则需分别统计。


三 钢制托盘式电缆桥架的注意事项


     1、电缆桥架的较大载荷,支撑间距应小于允许载荷的支撑跨距。


     2、桥架的安装应以国家规范为准,目前可参照《电缆桥架安装图86SD169》进行。桥架在安装过程中严禁载人,如现场情况有必要时,须有安全保障设施方可载人,本事项对于不合格或非专业的操作人员尤为重要。


     3、桥架的立柱、托臂支架可与基础预埋件焊接固定,也可采用膨胀螺栓固定,对于现场焊接处一定要做好防腐处理,通常由用户现场涂防腐漆。


     4、电缆桥架架水平敷设是,桥架间的对接处距支承点的距离应在跨距的1/4以内,对于大跨距桥架建议放在支承架上对接,在有弯能或三通的地方则需要单独增加支承点,垂直方向的托臂每隔1.5m设一固定点。


     5、桥架内的电缆应用电缆卡带,或金属电缆卡子进行分组固定。对于水平敷设的电缆通常每隔2m左右作一固定点;对于垂直敷设的电缆应每隔1~1.5m固定一次,在改变标高的端部也予以固定。


     6、电缆桥架按电力施工规范要求应进行良好的接地,对于镀锌电缆桥架无须有专门的接地装置,其本体即可作为接地干线;对于表面进行非金属处理的桥架则须有专门的接地装置;桥架的接地线可用vv-16mm²电缆或等截面的铜编织线,该线通常由用户自备,如由本厂供货,则应在合同中注明,长距离的电缆桥架每隔30~50m接地一次。
